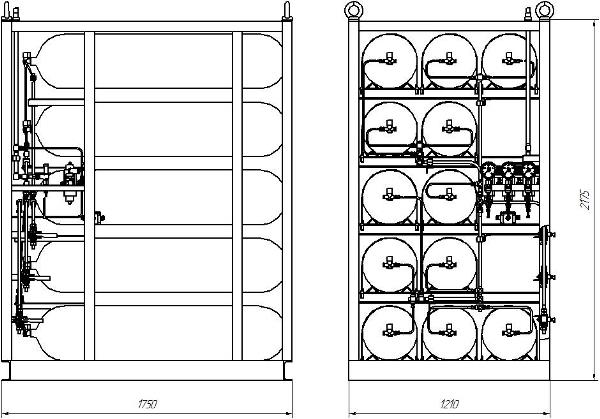

Блок аккумуляторов газа - предназначен для хранения запаса сжатого до 25,0 МПа (250 кгс/см2)  газа и увеличения, вследствие этого, количества заправляемых автомобилей. В качестве емкостей служат газовые баллоны объемом 0,1 м3 каждый. Для ускорения процесса заправки (использования двух- или  трех-линейной схемы) аккумуляторный блок АК может быть разбит на две или три секции.

Шаровые краны предназначены  для  ручного  отключения секций аккумуляторного блока от компрессорного блока. Контроль давления газа в секциях аккумуляторного блока осуществляется манометрами. Для предотвращения превышения допустимого давления газа   в секциях аккумуляторного блока АБ установлены предохранительные клапаны.  Сброс  газа  с  предохранительных клапанов осуществляется на свечу. Опорожнение АБ,  (при аварии, переосвидетельствовании, ремонте и т. д.) производится через пневмоуправляемые краны, установленные на панели приоритета.


Основные параметры блоков аккумулятора газа

 Кол-во секций 1-линейный  2-линейный   3-линейный
 Рабочее давление, кгс/см2  250  250  250
 Емкость, л      1200  1200  1200
 2400  2400  2400
 4000  4000  4000
 Наличие панели приоритета  нет  есть  есть
 Кол-во обратных клапанов, шт.     1     2     3
 Кол-во шаровых кранов ручных, шт.     1     2     3
 Кол-во автоматических сбросных кранов, шт.     1     2     3
 Кол-во автоматических отсечных кранов, шт.      -     1     2
 Кол-во предохранительных клапанов, шт     1     2     3
 Кол-во регуляторов давления, шт.     1     2     3
